不同胶砂比对抹灰石膏的抗裂性能影响

             不同胶砂比对抹灰石膏的抗裂性能影响

通过缓凝剂的变化来调整初凝时间，控制初凝时间在(280±20) min,测试结果见表4。

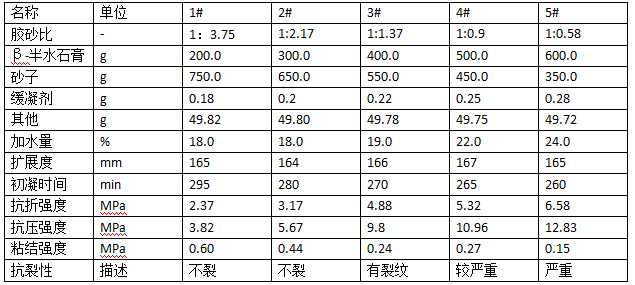

石膏掺量不同的抹灰石膏性能对比表

表4中可看到胶砂比不同，对抹灰石膏的抗折、抗压强度、粘结强度影响不同，随着灰砂比的提高，抹灰石膏的抗折抗压强度逐渐提高，粘结强度却呈现相反变化。

建筑石膏掺量增加，导致抹灰石膏开裂加剧，而开裂又可能导致抹灰石膏与基层之间出现空鼓，进而削弱抹灰石膏与基层的粘结力;然而抗折抗压强度试件虽然也有明显收缩，但由于试件置于涂有脱模油的钢试模内没有与钢模形成约束，只是表现为试件长度方向变短，试件并未出现开裂破坏，因而随石膏掺量增加，试件的内聚力提高，总体反映出来的抗压与抗折强度是提高的。

不同胶砂比对抹灰石膏的抗裂性能的影响

抗裂试验开裂情况随着石膏掺量的增加，开裂表现逐渐明显。裂缝由无到多，裂缝长度由无至贯通整个界面，裂缝宽度由无到粗。抹灰石膏中建筑石膏用量增加，标稠用水量增加，抹灰石膏粉自身的塑性收缩也更大。在建筑石膏的水化过程中，虽然固相体积逐渐增加，但是浆体的总体积是减少的。抹灰石膏塑性收缩的大小与抹灰石膏中建筑石膏的用量、加水量有关。建筑石膏与水反应生成二水石膏，形成结晶交错，产生强度。

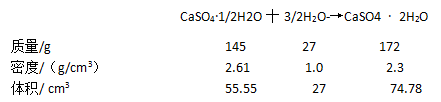

按照化学计量反应，反应物的体积为: 55. 55 +27=82. 55 cm3,生成物的体积为: 74. 78 cm3，因此体积减少: 74.78- 82. 55=-7.77 cm3体积变化率为:-7.77/82.55=-9.4%。从计算来看，即使完全按化学方程式反应，反应物的体积也减少了。所以抹灰石膏中建筑石膏越多，总体积变化越大，就越容易开裂。而常说的建筑石膏是微膨胀材料，主要是因为只计算了固体体积。

反应物半水石膏的体积为: 55 .55 cm3,完全水化后，生成物二水石膏的体积为74.78 cm3,因此体积增加量: 74.78- 55. 55= 19 .23 cm3体积变化率为: 19. 23/55. 55=34.6%，从计算来看，建筑石膏完全水化，转化为二水石膏，体积增加率为34. 6%。

砂子本身是惰性材料,体积稳定性也好，增加砂子的比例，砂子之间更易形成有效支撑，阻止石膏浆体因失水而引起塑性收缩，从而起到有效的抗裂作用。
